| Peu de temps ? Voilà ce qu’il faut retenir : |
|---|
| Choisir la puissance en fonction du luxe ciblé : 200–300 lx pour l’entraînement, 1000–1500 lx pour la diffusion HD. |
| Éliminer le scintillement : viser <1 % pour les ralentis TV et utiliser des drivers haut de gamme et tests caméra. |
| Optiques et angles : combiner faisceaux étroits (10°–30°) et moyens (30°–60°) selon la hauteur des mâts pour une uniformité optimale. |
| Protection et maintenance : IP66, IK10, protection surtensions 10–20 kV et plan de maintenance pour 10–20 ans d’usage. |

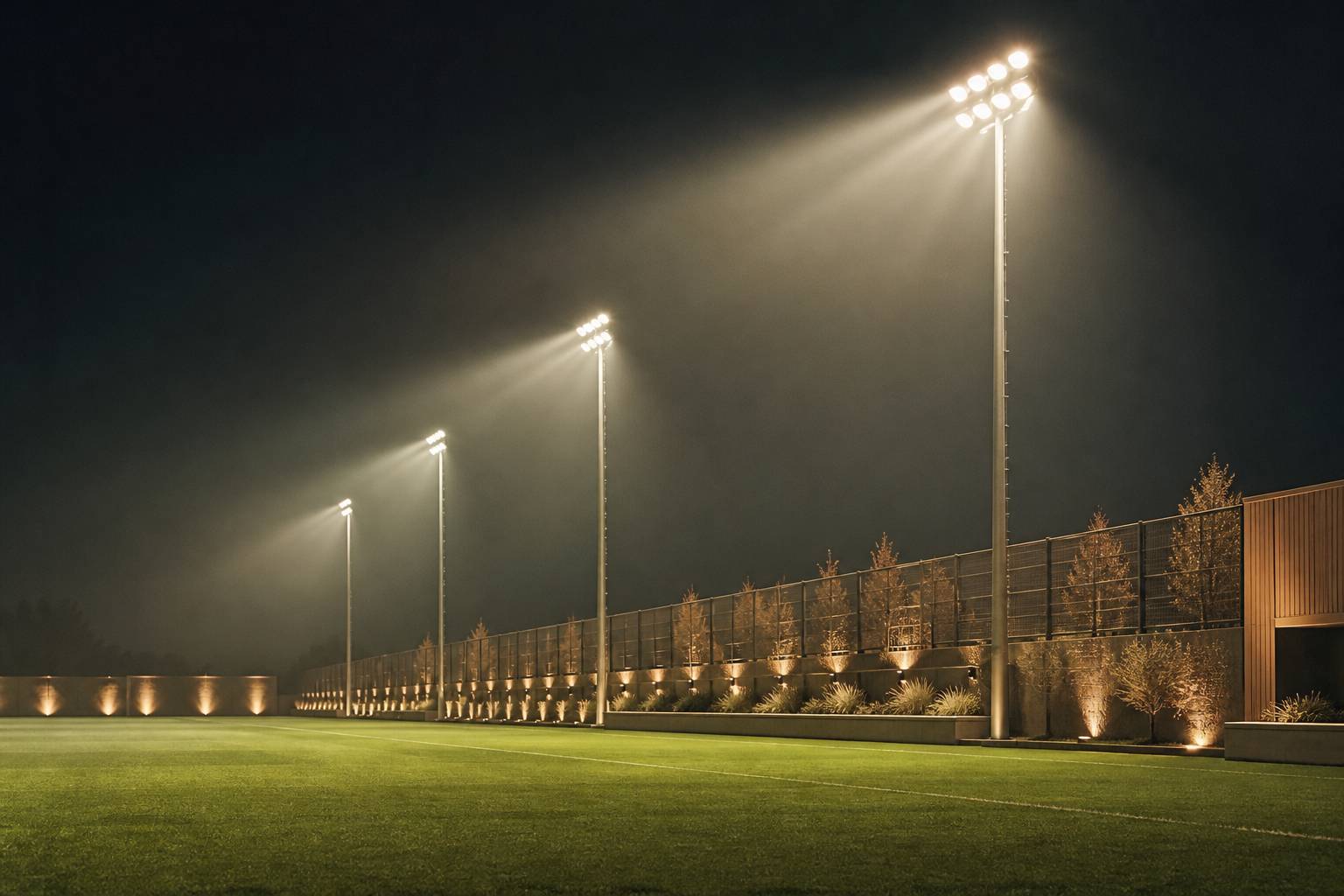

Comment dimensionner la puissance LED d’un stade pour la diffusion TV et l’usage local
Avant toute chose, clarifier les unités. Le lumen (lm) mesure la quantité totale de lumière émise par une source. Le lux (lx) mesure l’éclairement au sol (1 lux = 1 lumen/m²). La température de couleur se note en Kelvin (K) et l’IRC (indice de rendu des couleurs) indique la fidélité colorimétrique d’une source.
Pourquoi ces définitions ? Parce que la puissance en watts d’un projecteur LED n’indique pas directement combien de lumière arrive sur le terrain. Les documents professionnels parlent donc en lumens et en lux cibles. Pour la diffusion HD/4K en 2026, les stades cherchent souvent : 1 000–1 500 lx horizontaux et une uniformité >0,7; pour événements internationaux la barre monte à 2 000 lx+ avec uniformité ≥0,8.
Comment transformer ces cibles en projecteurs ? Prenons l’exemple concret du stade municipal de la Petite-Vallée, géré par Marc. Terrain de 105 × 68 m, mâts existants à 30 m. L’objectif : pouvoir accueillir des matchs diffusés localement en HD. La simulation optique montre qu’il faut une combinaison de luminaires 600–900 W montés avec faisceaux 15° et 30° pour atteindre 500–750 lx au centre, puis compléter par 300–600 W à faisceaux moyens pour lisser les bords. En pratique, une LED de 900 W (à ~150 lm/W) délivre environ 135 000 lm, suffisante pour maintenir le niveau requis à 30–40 m.
Un autre repère utile : la conversion avec les anciennes lampes. Une LED de 400 W bien conçue remplace souvent une lampe à halogénure métallique (MH/HID) de 1 200–1 500 W. Cela illustre deux choses : d’un côté un gain énergétique de l’ordre de 60–70 %, de l’autre la nécessité d’un dimensionnement précis pour éviter le sur-éclairage. Le sur-éclairage gaspille de l’énergie et augmente l’éblouissement pour les joueurs et les caméras.
Le choix de la température de couleur influe aussi : 5 000–6 500 K est la plage recommandée pour la diffusion, 5 700 K étant souvent le meilleur compromis entre perception visuelle et capture caméra. Un éclairage trop chaud (≤4 000 K) atténue le contraste et le rendement des caméras en basse lumière.
En conclusion de ce volet technique, dimensionner un stade pour la TV, ce n’est pas additionner watts : c’est fixer des cibles en lux, choisir des optiques adaptées à la hauteur des mâts, respecter l’IRC (≥90 pour la diffusion) et prévoir des marges pour la maintenance. L’étape suivante logique est la simulation optique et la vérification caméra — un passage obligé avant tout appel d’offres.
Comment éliminer le scintillement pour des ralentis TV parfaits
Le scintillement (flicker) est l’ennemi numéro un de la diffusion moderne. Il apparaît lorsque la lumière varie rapidement en intensité et la caméra, surtout en ralenti, révèle des bandes ou des artefacts. Pour la diffusion HD/4K, l’objectif technique est clair : viser un taux de scintillement inférieur à 1 %. Pourquoi ? Parce que même de faibles variations peuvent devenir visibles sur les ralentis à 120–1 000 ips utilisés par les chaînes sportives.
Quelles sont les causes ? Principalement des pilotes (drivers) de mauvaise qualité, des condensateurs vieillissants, des alimentations mal filtrées et des cycles de modulation mal adaptés à la fréquence d’échantillonnage des caméras. Une autre source : la gradation mal implémentée. Les systèmes LED pour stades doivent offrir une gradation linéaire et des interfaces professionnelles (DMX, DALI-2, 0–10 V) conçues pour conserver une tension stable même en variation.
Comment tester le scintillement ? Il existe deux approches complémentaires : la mesure électronique et l’essai caméra. La mesure électronique se fait à l’aide d’un instrument qui calcule le pourcentage de variation RMS de l’intensité. L’essai caméra consiste à filmer la source à différentes vitesses d’obturation et fréquences d’images : tout banding ou alternance visible indique un problème. Dans le chantier de Marc à la Petite-Vallée, le fournisseur a fourni des mesures préliminaires montrant 0,5 % avec drivers Inventronics, et la capture à 240 ips confirmait l’absence d’artefacts.
Quels choix techniques garantissent l’absence de scintillement ?
- Drivers haut de gamme avec régulation en courant continu et condensateurs de qualité,
- Alimentations protégées contre les surtensions (10–20 kV),
- Filtres d’alimentation et câblage adaptés pour éviter les harmoniques sur le réseau,
Ces trois éléments réduisent le risque d’avoir des fluctuations visibles. Il est aussi prudent d’exiger des garanties et des tests caméra avant réception du matériel.
Un point souvent oublié : l’électronique embarquée. Les luminaires destinés aux stades doivent disposer de pilotes testés pour une fréquence de commutation élevée et d’un brochage propre pour la gradation. En 2026, la norme de fait pour la diffusion exige des systèmes où le scintillement est non perceptible en ralenti — et la plupart des fabricants professionnels l’annoncent clairement sur leurs fiches techniques.
Insight final : ne confiez jamais l’élimination du scintillement au hasard. Demandez des preuves mesurées et des essais caméra. Ce sont ces documents qui éviteront des coûts de retouche ou des incidents pendant une retransmission.
Comment choisir les optiques et l’angle de faisceau pour une uniformité parfaite
L’uniformité est ce qui distingue un éclairage correct d’un éclairage professionnel. L’uniformité (ratio min/max) vise à éviter les « taches » et les zones sombres qui gênent joueurs et caméras. Les optiques déterminent la distribution : faisceaux étroits maintiennent l’intensité sur de longues distances, faisceaux larges couvrent bien à basse hauteur. Le choix dépend donc surtout de la hauteur d’installation des mâts.
Repères pratiques selon la hauteur
Pour des mâts de 20–30 m, les faisceaux de 15° à 30° sont privilégiés. À 30–40 m, on travaille souvent avec 20°–40°. Au-delà de 40 m, il faut 30° ou moins pour compenser la dispersion. Dans la Petite-Vallée, où certains mâts culminent à 32 m, une combinaison de 15° pour la zone centrale et 30° pour les extrémités a permis d’atteindre une uniformité >0,7.
Tableau de référence : niveaux d’éclairement recommandés
| Type d’usage | Éclairement horizontal (lx) | Uniformité (min/max) | Application typique |
|---|---|---|---|
| Entraînement / Loisirs | 200–300 | ≥0,5 | Terrains scolaires, entraînements |
| Matches locaux | 500–750 | ≥0,6 | Stades de clubs |
| Diffusion HD/4K | 1 000–1 500 | ≥0,7 | Matches télévisés |
| Événements internationaux | 2 000+ | ≥0,8 | FIFA/UEFA/CIO |

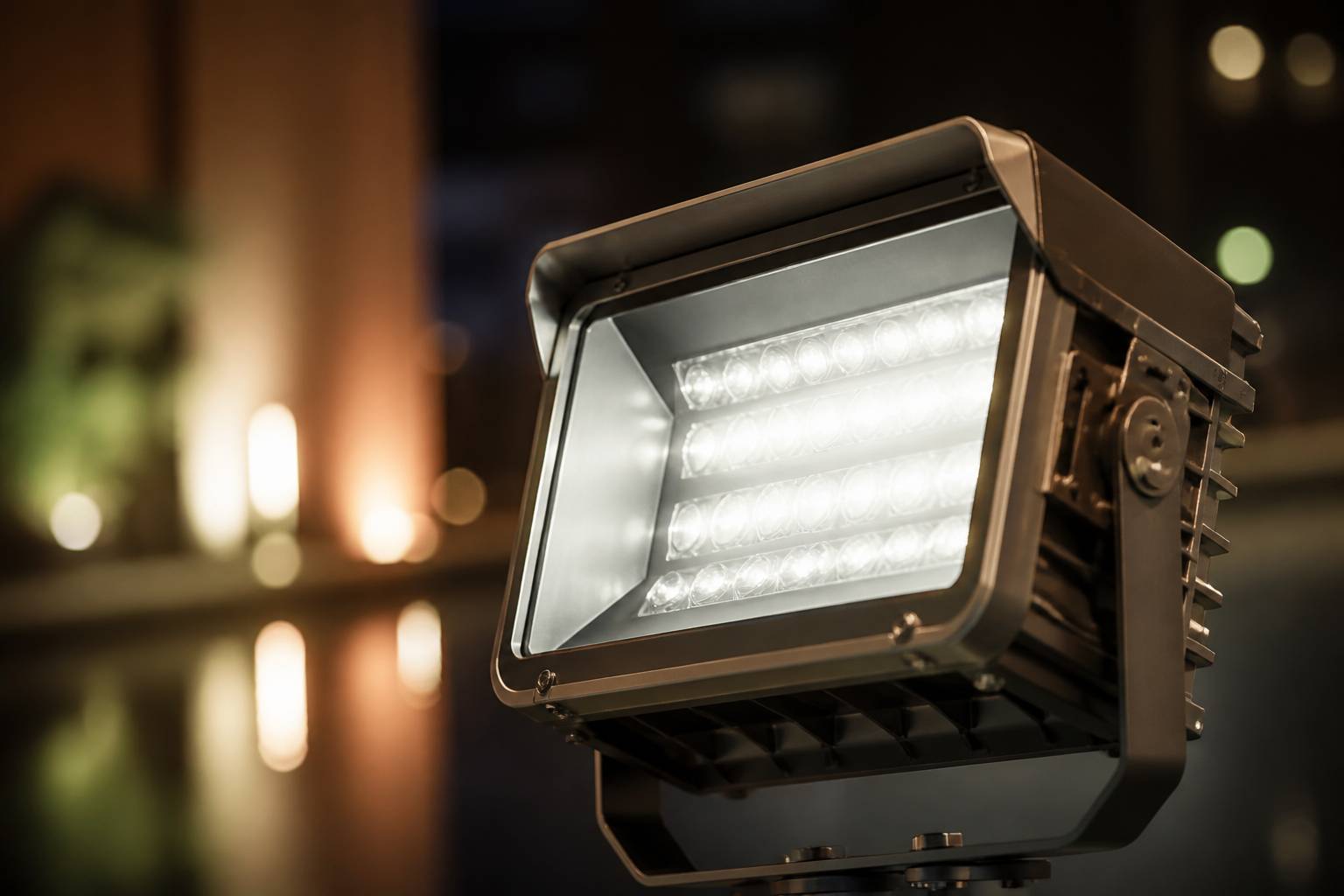

La combinaison d’optiques doit aussi prendre en compte les lignes de vue des tribunes et les caméras verticales. Les stades modernes utilisent des optiques secondaires en verre, couplées à des réflecteurs étudiés pour minimiser la diffusion vers le ciel et l’éblouissement.
Techniquement, il faut préparer une simulation optique 3D. C’est ce document qui permettra de décider du nombre de luminaires par poteau, de la composition des faisceaux et de l’angle de montage (tilt). Dans la pratique, on réalise des itérations : on commence par un gabarit à quatre pôles (6–12 luminaires par poteau), on teste l’uniformité, puis on passe à six ou huit pôles si nécessaire. Chaque option a ses avantages : quatre pôles = simplicité et coût réduit; six pôles = meilleure uniformité; anneau/montage sur toit = éclairement élevé mais complexité d’installation.
Enfin, prévoir la modularité : opter pour des luminaires modulables (différents modules, lentilles interchangeables) facilite la maintenance et l’adaptation aux évolutions d’usage. C’est une économie sur le long terme et une garantie d’évolutivité.
Comment réduire l’éblouissement et la pollution lumineuse sans sacrifier la qualité TV
L’éblouissement est non seulement inconfortable pour les joueurs, il nuit aussi à la captation caméra. Une approche efficace combine optiques précises, capots anti-éblouissement, orientation soignée des projecteurs et tests sur site. Les systèmes LED professionnels incorporent des coupe-lumière et des lentilles asphériques pour diriger la lumière uniquement là où elle est utile.
La pollution lumineuse est une préoccupation réglementaire croissante en 2026. Les communes demandent souvent des études d’impact lumineuse, notamment si un stade jouxte des zones résidentielles. Les protections physiques (déflecteurs, panneaux d’ombrage) et la distribution en faisceaux précis limitent les fuites de lumière. Par exemple, lors de la rénovation d’un petit stade en périphérie de Tours, l’utilisation de volets d’ombrage et d’un calage fin des angles a permis de réduire de 40 % la lumière déversée vers les quartiers voisins, tout en maintenant 1 000 lx sur le terrain.
Précautions techniques essentielles :
- Choisir des optiques à coupure pour limiter la dispersion vers le ciel,
- Orienter et bloquer les luminaires pour éviter l’éclairage direct des zones sensibles,
- Régler la gradation par zone pour diminuer l’intensité hors-match et préserver les riverains.
La qualité de protection des luminaires est aussi cruciale : IP66 minimum pour résister aux tempêtes, IK10 pour la résistance aux chocs et protections contre les surtensions de 10–20 kV pour éviter les interruptions liées à la foudre. Ces spécifications garantissent une disponibilité maximale pendant les saisons critiques.
Enfin, l’éblouissement ne se résout pas uniquement par la technique ; il faut aussi intégrer l’exploitation. Prévoir des scénarios lumineux (échauffement, match, spectacle, maintenance) pilotables via DALI/DMX permet d’adapter l’éclairage au contexte sans recourir à des changements d’installation coûteux.
Insight final : viser la performance sans entendre les plaintes des riverains ni voir d’artefacts à l’écran exige une démarche globale — optiques, pilotage, protections et tests caméra. C’est un investissement qui paye en confort, conformité et longévité.
Budget, ROI et maintenance : pourquoi passer aux LED change la donne
Changer l’éclairage d’un stade est une affaire de coût d’investissement initial, mais aussi d’économies opérationnelles et de performance. Les LED permettent généralement de diminuer la consommation d’énergie de 60–70 % comparé aux lampes MH/HID. Sur le plan financier, cela se traduit par une réduction immédiate des coûts d’électricité et une baisse notable des frais de maintenance (moins de remplacements d’ampoules, moins d’ascenseurs à louer pour interventions).
Regardons quelques chiffres parlants : une installation historique avec des projecteurs MH de 2 000 W par point d’éclairage peut être remplacée par des modules LED de 800–1 000 W offrant le même éclairement au sol. À 150 lm/W, une LED de 1 000 W délivre ~150 000 lm ; l’économie en kWh annuelle et le coût réduit des interventions (moins de changement d’ampoules) offrent un retour sur investissement souvent inférieur à 7–10 ans selon les tarifs locaux d’électricité et l’usage du stade.
La durée de vie attendue d’un projecteur LED professionnel est de 50 000 à 100 000 heures, avec des garanties commerciales courantes autour de 5 ans. Selon l’intensité d’usage d’un stade, cela équivaut à 10–20 ans de service fiable. Les fabricants expliquent ces durées en référence aux normes L70/L80 : après 50 000 h, la LED conserve typiquement ≥70 % de son flux initial.
Pour l’exploitant Marc, la décision s’est aussi prise sur l’aspect fonctionnel : la possibilité de créer des scénarios lumineux, de piloter en DMX/DALI, d’animer des entrées d’équipes avec des séquences RGBW et d’offrir de nouvelles sources de revenus (soirées, concerts). Ces fonctionnalités ont convaincu la municipalité à inscrire le projet dans une stratégie de modernisation du site. Une visite sur des plateformes professionnelles (par exemple, consulter des retours terrain sur golaco.fr) a aidé à construire le cahier des charges.
Enfin, quelques conseils d’achat pour maîtriser les coûts :
- Demander des simulations photométriques avant toute validation,
- Exiger des mesures de scintillement et des essais caméra,
- Prévoir l’interface de contrôle et le câblage dès la conception pour éviter des surcoûts de modernisation.
Insight final : le passage aux LED est moins une dépense qu’un repositionnement stratégique. Il apporte économies énergétiques, confort visuel, capacité de diffusion et nouvelles possibilités d’animation. Avec une préparation soignée — cahier des charges, simulations, tests — le retour sur investissement se matérialise vite, et le stade devient un atout pour la ville et les spectateurs.
